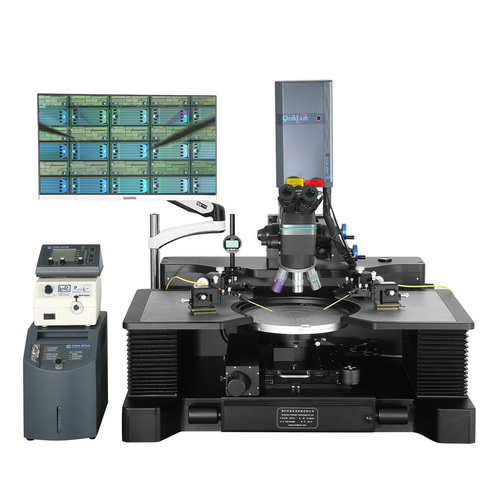

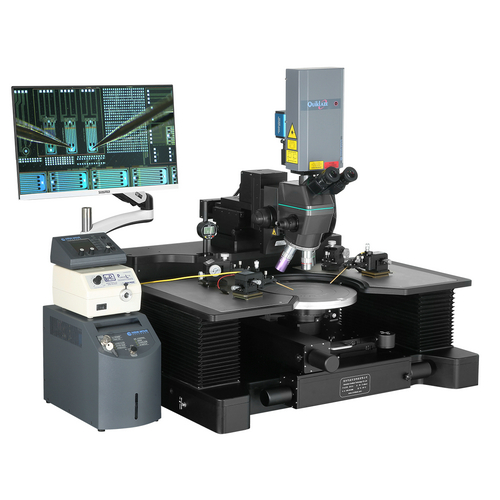

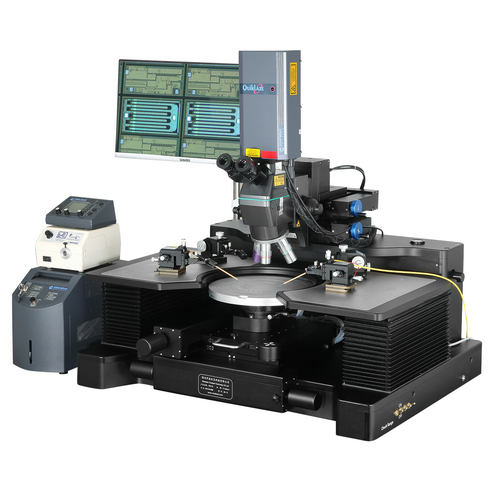

CINDBEST CH-8|8"~12" 綜合性分析探針臺測試系統
|
◆特點/應用
|
 |
| ◆臺體規格 | |
| 型號 | CH-8/CH-12 |
| 樣品臺尺寸 | 8英寸/12英寸 |
| 水平旋轉 | 可360度旋轉，可微調15度，精度0.1度，帶角度鎖死裝置 |
| X-Y移動行程 | 8英寸*8英寸/12英寸*12英寸 |
| X-Y移動精度 | 10微米/1微米 |
| 樣品固定 | 真空吸附，中心吸附孔，多圈吸附環 |
| 針座平臺 | U型針座平臺，最多可放置10個探針座 |
| 平臺升降 | 可快速升降6mm/可微調升降25mm |
| 背電極測試 | 樣品臺電學獨立懸空，4mm插孔可接背電極 |
| 外形尺寸 | 840mm長*600mm寬*700mm高/950mm長*700mm寬*700mm高 |
| 重量 | 約100千克/150千克 |
| ◆光學系統 | |
| 顯微鏡類型 | 單筒顯微鏡/體式顯微鏡/金相顯微鏡 |
| 放大倍率 | 16X-200X/20X-4000X |
| 移動行程 | X-Y軸行程2英寸*2英寸/水平360度旋轉，Z軸行程50.8mm |
| 光源 | 外置LED環形光源/同軸光源 |
| CCD | 200萬像素/500萬像素/1200萬像素 |
| ◆定位器 | |
| X-Y-Z移動行程 | 12mm*12mm*12mm |
| 移動精度 | 10微米/2微米/0.7微米/0.5微米 |
| 吸附方式 | 磁力吸附/真空吸附 |
| 線纜 | 同軸線/三軸線 |
| 漏電精度 | 10pA/100fA/10fA |
| 固定探針 | 彈簧固定/管狀固定 |
| 接頭類型 | BNC/三軸/香蕉頭/鱷魚夾/接線端子 |
| 針尖直徑 | 0.2微米/1微米/2微米/5微米/10微米/20微米 |
| 針尖材質 | 鎢鋼/鈹銅 |
| ◆可選附件 | |
| 加熱臺 | |
| 顯示器 | |
| 轉接頭 | |
| 射頻測試配件 | |
| 屏蔽箱 | |
| 光學平臺 | |
| 鍍金卡盤 | |
| 光電測試配件 | |
| 高壓測試配件 | |
| 顯微鏡快速傾仰裝置 | |
| 激光系統 | |
| 探針卡夾具 | |
PS:探針臺可根據客戶要求定制。
規格及設計如有更改，恕不另行通知。
|
